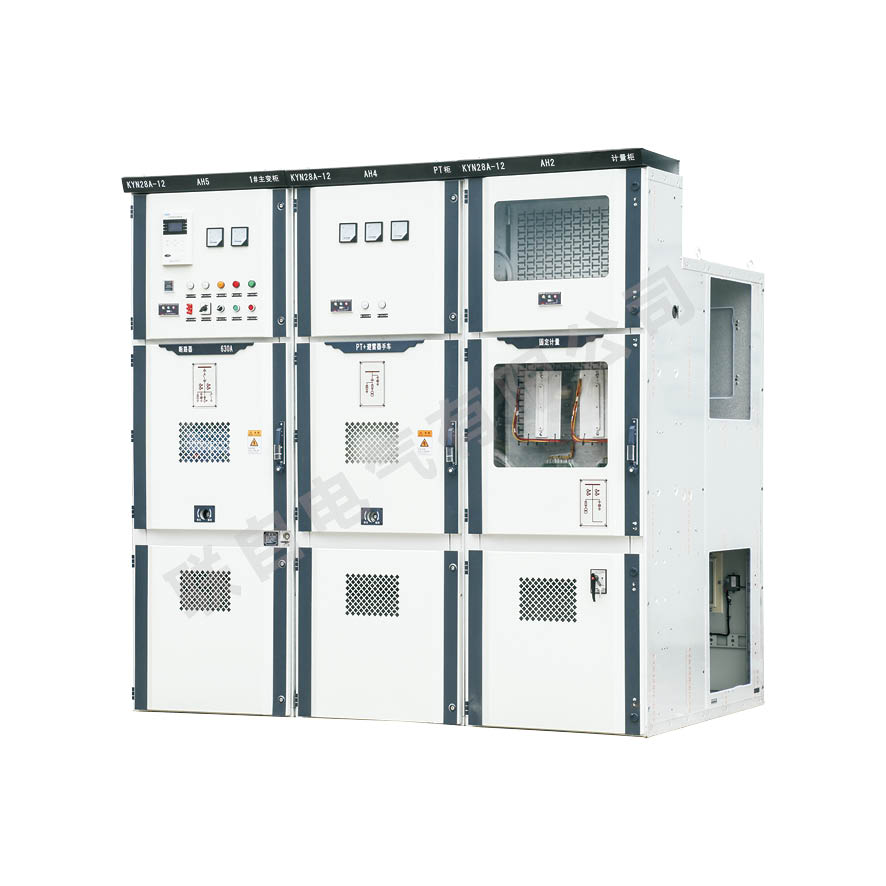

Высоковольный распределительный шкаф KYN28A
Бронированное распределительное устройство переменного тока открытого типа в металлическом корпусе KYN28-12 подходит для трехфазных систем переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц. Используется для приема и распределения электрической энергии, а также управления, защиты и мониторинга цепей.
Описание
маркер
Бронированное распределительное устройство переменного тока открытого типа в металлическом корпусе KYN28-12 подходит для трехфазных систем переменного тока с номинальным напряжением 12 кВ и номинальной частотой 50 Гц. Используется для приема и распределения электрической энергии, а также управления, защиты и мониторинга цепей. Этот продукт соответствует следующим стандартам: GB3906 «Распределительное устройство переменного тока 3–35 кВ в металлическом корпусе», GB/T11022 «Общие технические требования к стандартам высоковольтного распределительного и контрольного оборудования», IEC60298 «Коммутационное и управляющее оборудование переменного тока в металлическом корпусе номинальным напряжением выше 1 кВ, 52 кВ и ниже», DL/T404 «Технические условия заказа закрытых распределительных устройств переменного тока высокого напряжения».

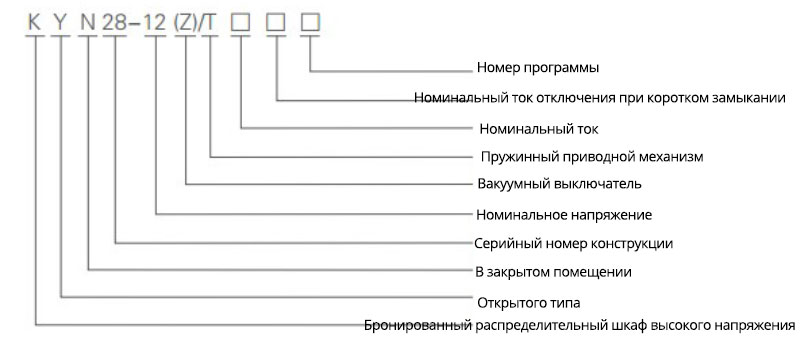

Содержание модели
Инструкция по заказу
При заказе пользователю необходимо предоставить следующую информацию:
> Номер плана главной цепи, назначение и схема системы основных линий, план и схема
расположения распределительного помещения и т. д.;
> Требования к функциям управления, измерения и защиты распределительного устройства, а
также требования к другим запирающим и автоматическим устройствам;
> Модель, спецификация и количество основных электрических компонентов
распределительного устройства;
> Если для соединения распределительных устройств или вводных шкафов требуются шинные
мосты, должны быть предусмотрены особые требования, такие как номинальная допустимая
нагрузка по току шинного моста, пролет шинного моста и высота от земли;
> Если распределительное устройство используется в особых условиях окружающей среды,
подробности использования необходимо обязательно указать при заказе;
> другие особые требования.
| Технические параметры | |||
| Номинальное напряжение | единица | параметр | |
| Номинальный уровень изоляции | Выдерживаемое напряжение промышленной частоты | kV | 12 |
| удар молнии | kV | Встреча и заземление: 42 порт 48; | |
| Номинальная частота | kV | Встреча и заземление: 75 порт 85; | |
| Номинальный ток автоматического выключателя | Hz | 50 | |
| Номинальный ток распределительного устройства | A | 630,125,016,002,000,000,000,000,000 | |
| Номинальный ток открытия короткого замыкания | A | 630,125,016,002,000,000,000,000,000 | |
| Номинальный кратковременно выдерживаемый ток главной цепи | kA | 20，25，31.5，40 | |
| Уровень защиты | kA/4s | 20，25，31.5,40 | |
| IP40X | |||
