Комплектное распределительное устройство с воздушной изоляцией серия Air-12
Экологически чистое распределительное устройство (коммутационное оборудование) в металлическом корпусе с газовой изоляцией «Air-12» использует для гашения дуги вакуумную дугогасительную камеру. Экологически чистый газ является основной изолирующей средой, используется небольшое количество подпорок с твердой изоляцией, а главный контур не имеет какой-либо герметизации. При нормальной работе манометрическое давление нулевое или слегка положительное (давление в воздушном баллоне ≦0,02 МПа).
Описание
маркер
Экологически чистое распределительное устройство (коммутационное оборудование) в металлическом корпусе с газовой изоляцией «Air-12» использует для гашения дуги вакуумную дугогасительную камеру. Экологически чистый газ является основной изолирующей средой, используется небольшое количество подпорок с твердой изоляцией, а главный контур не имеет какой-либо герметизации. При нормальной работе манометрическое давление нулевое или слегка положительное (давление в воздушном баллоне ≦0,02 МПа). Распределительное устройство с возможностью изоляции фаза-земля и фаза-фаза должно отвечать требованиям воздушной изоляции при нулевом манометрическом давлении. Экологически чистое распределительное устройство с газовой изоляцией в металлическом корпусе представляет собой интеллектуальный экологически чистый шкаф с газовой
изоляцией трехфазного переменного тока, который широко используется в различных комплектных распределительных устройствах. Поскольку продукт объединяет множество функций, таких как сбор и управление данными, обработка и хранение данных, онлайн-мониторинг распределительного устройства и расширенный анализ, он может осуществлять интеллектуальный онлайн-мониторинг и управление распределительной сетью, чтобы гарантировать, что распределительная сеть работает максимально безопасно, надежно, качественно и эффективно, а также осуществлять удаленный мониторинг,
контроль и управление распределительной сетью энеросистемы, удовлетворять потребности в оптимизации электросети, безопасности энергопотребления, управлении
электропитанием, энергосбережении и сокращении энергопотребления; система также может широко использоваться в интеллектуальных сферах распределения электроэнергии, таких как транспорт, фабрики, больницы, школы, здания, жилые районы и коммерческие офисные здания.

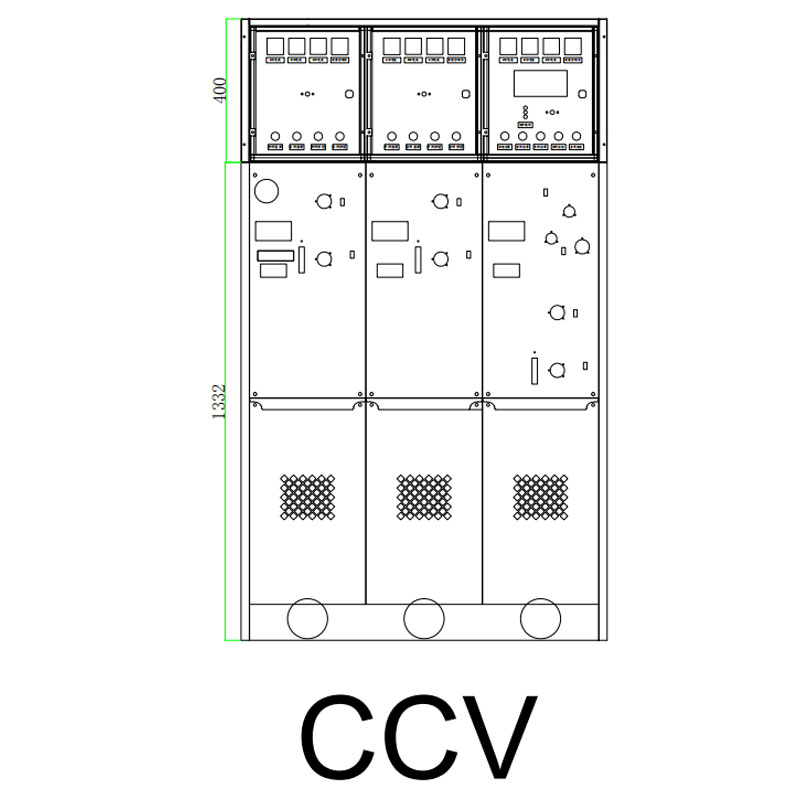

Значение модели
примечание：
C—Выключатель нагрузки；
V—Вакуумный выключатель；
F—Выключатель нагрузки - предохранитель
Условия использования
1.Максимальная температура：+40℃；
2.Минимальная температура：-25℃；
3.Средняя температура за 24 часа：≤ 35℃；
4.Максимальная средняя относительная влажность воздуха：в среднем за 24 часа ≤95%, в среднем за месяц: ≤90％；
5.Высота над уровнем моря：≤1500 метров (обычный тип, при стандартном давлении накачки)，
6.1500 метров требуют специальных инструкций；В случае особых условий эксплуатации, выходящих за рамки обычных условий эксплуатации, вы можете заранее договориться с нашей компанией.
| Наименование | Модуль C | Модуль F | Модуль V | |
| Выключатель нагрузки |
Комбинированное электричество |
Вакуумный выключатель |
Разъединитель | |
| Номинальное напряжение | 12 | |||
| Выдерживаемое напряжение промышленной частоты 1 мин. |
42/48 | |||
| Импульсное выдерживаемое напряжение при ударах молнии |
75/85 | |||
| Номинальный ток | 630 | 125* | 630 | 630 |
| Возможность сегментирования | ||||
| Замкнутый контур. Ток отключения |
630 | |||
| Ток отключения зарядки электрического кабеля | 135 | |||
| 5% пусковой электрический ток активной нагрузки |
31.5 | |||
| Начальный ток короткого замыкания |
200 | |||
| Ток отключения при коротком замыкании |
31.5* | 25 | ||
| Номинальный ток переключения | 1500 | |||
| Выбранный максимальный ток плавкого предохранителя |
125 | |||
| Ток срабатывания при коротком замыкании |
63 | 80* | 25 | |
| Период короткого замыкания | 25 | 25 | 25 | |
| Механический срок службы | 4 | 4 | 4 | |
| Давление газов | 5000 | 5000 | 10000 | 3000 |
| Годовой уровень утечки | 0.025(20℃） | |||
| Способ гашения дуги | 0.05% | |||
| Класс защиты | вакуумное дугогашение (гашение дуги в вакуумной среде) | |||
| IP67/3XIP67/3X(газгольдер/корпус） | ||||
