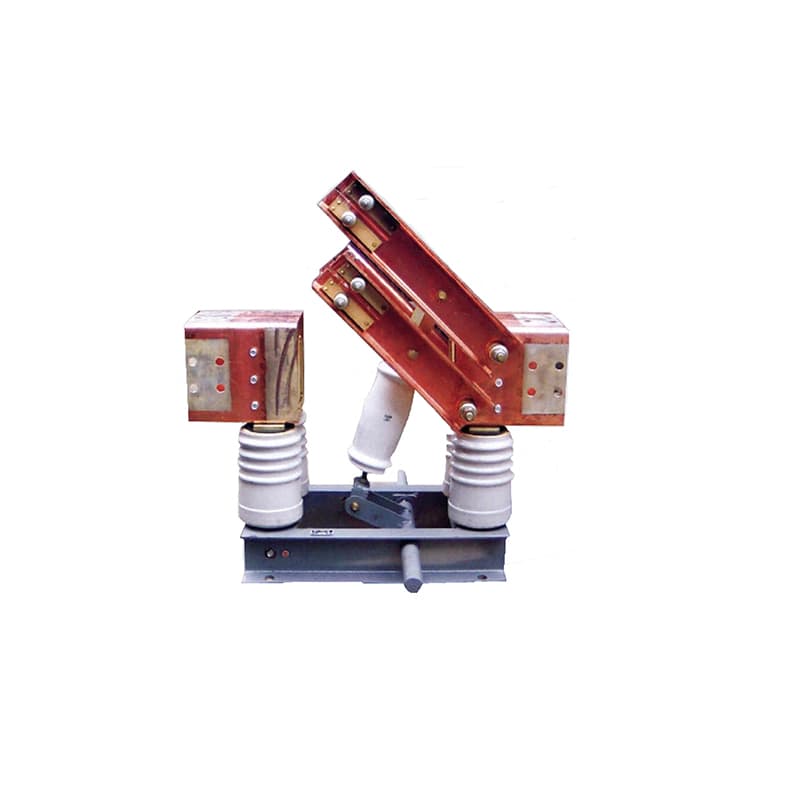

GN10-10 Разъединитель 10кВ для внутренней установки

GN10-10 однофазный высоковольтный разъединитель внутреннего исполнения состоит из основания, опорного фарфорового изолятора, рабочего фарфорового изолятора и токопроводящей части и может применяться как в 1-фазной, так и 3-х фазной сетях. Может быть оснащен ручным или эл-мех. приводом. Высоковольтный разъединитель внутренней установки серии GN10-10 представляет собой высоковольтное трехфазное распределительное устройство переменного тока частотой 50 Гц. Он применяется в энергосистемах с номинальным напряжением 10 кВ, особенно в системах генераторного контура. Он применяется для разделения и объединения цепей под напряжением и без нагрузки.

Отправить заявку

Описание

маркер

Условия эксплуатации

1.Над уровнем моря:1000m;

2.Температура окружающего воздуха: limit +40℃,lower limit-25℃;

3. Относительная влажность окружающей среды: среднесуточное значение не более 95%, среднемесячное значение не более 90%;

4. Интенсивность землетрясений не более 8 баллов;

5. Места эксплуатации, где нет пожаро- и взрывоопасности, сильного загрязнения, химической коррозии и сильной вибрации.

Основные технические параметры

Тип модели	Ном. Напряжение, кВ	Макс. напряжение, кВ	Ном. Ток, А	Ток динамической стойкости (пик.), кА	10-секундная термостабильность	Размеры (мм)		Вес, кг
Тип модели	Ном. Напряжение, кВ	Макс. напряжение, кВ	Ном. Ток, А	Ток динамической стойкости (пик.), кА	10-секундная термостабильность	H	h	Вес, кг
GN10-10/3000	10	12	3000	160	70-5	645	385	54
GN10-10/4000	10	12	4000	160	85-5	700	420	60
GN10-10/5000	10	12	5000	224	74-10	-		135
GN10-10/6000	10	12	6000	224	70-8			145
GN10-20/3000	20	24	3000	160	85-5	810	460	77
GN10-20/4000	20	24	4000	160	74-10	860	495	87
GN10-20/5000	20	24	5000	224	74-10			150
GN10-20/6000	20	24	6000	224	74-10	-		160
GN10-20/8000	20	24	8000	224	74-10	-		180
GN10-20/10000	20	24	10000	224	74-10	一		180

Габаритные и монтажные размеры (мм)
